5M: Flexibilní solární panely
2. 6. 2024
Společnost 5M pracuje na vývoji flexibilního solárního panelu s vyšším energetickým výkonem a nižší hmotností oproti pevným panelům. Tyto panely budou využívány zejména v telekomunikačních družicích na geostacionární oběžné dráze, ale jejich aplikace je široká, včetně navigačních a pozorovacích satelitů, cestování vesmírem a vědeckých misí. Flexibilní část panelu je vyrobena z tenkých kompozitů od firmy 5M, zatímco pevná část kombinuje lehké slitiny a pevné kompozitní struktury.

Hlavním cílem projektu je vyvinout unikátní subsystém flexibilního solárního panelu, který v porovnání s konvenčně využívanými pevnými solárnání panely poskytuje vyšší energetický výkon, při dosažení nižší hmotnosti a nižšího celkového objemu. Flexibilní solární panely naleznou své uplatnění především v oblasti telekomunikačních satelitů operujících na geostacionární oběžné dráze Země, ale jejich použití je téměř neomezené od satelitů zajištujících navigaci a pozorování Země, cestování hlubokým vesmírem až přes ambiciozní vědecké mise.

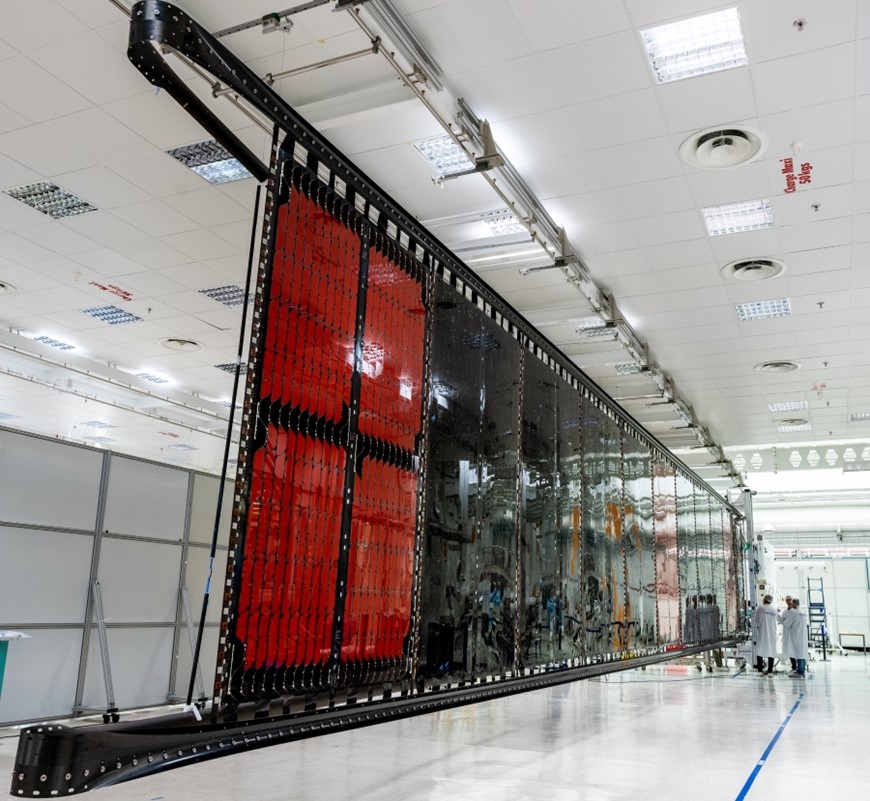

Flexibilní část solárního panelu se skládá z unikátních velmi tenkých kompozitních materiálů, které vyvinula a vyrobila firma 5M, zatímco pevná část se skládá z kombinace lehkých slitin neželezných kovů a pevných kompozitových struktur. Délka rozvinutého solárního panelu dosahuje až 30 metrů. Celý mechanický subsystém je kompletován v 5M.

V současné době se dokončuje fáze výroby a testovaní Engineering Modelu (EM) mechanického subsystému flexibilních solárních panelů, které jsou součástí nové univerzální platformy telekomunikačních satelitů Thales Alenia Space.

Zároveň probíhá doplňkový projekt s názvem Critical building block, jehož cílem je vývoj, testování a výroba nového generace flexibilních solárních panelů včetně flexibilní fotovoltaické sestavy, která nahradí současnou vyvíjenou generaci v projektu NOVACOM II. Úkolem je zvýšení poměru výkon/hmotnost solárního panelu alespoň o 25 % ve srovnání s flexibilními solárními panely, které jsou v současné době ve vývoji. Novou generací stavebních prvků sestavy flexibilních panelů se stanou modulární blankety pro více křídlé koncepty, odlehčený systém navíjení solárního panelu i hmotnostně optimalizované výklopné rameno solárního panelu. Optimalizace poměru výkon/hmotnost je projeví zejména v kompaktnosti sestavy, úspoře nákladů a v nové schopnosti pracovat v režimu částečného rozvinutí a zatažení flexibilních solárních panelů.

ESA pověřila 5M je koordinací této aktivity a 5M pak všechny optimalizované prvky vyrobí a otestuje. Na designu spolupracuje s Thales Alenia Space France (design koncept), Thales Alenia Space Belgie (proveditelnost následné integrace solárních článků) a LK Engineering zodpovědné za detailní desing.

V neposlední řadě začíná probíhat fúze obou projektů Novacom II a Critical building blocks, jejímž cílem je při zachování stávajícího designu, který již prošel řadou mechanických analýz a funkčních testů, implementovat nová odlehčená řešení vyvinutá v rámci projektu Critical Building Blocks. Takto vzniklá generace odlehčeného a výkonnějšího flexibilního solárního panelu s pracovním označením Gen 1.5 by měla nahradit původní koncept, aniž by došlo k výraznému posunu v harmonogramu výroby letových kusů.
